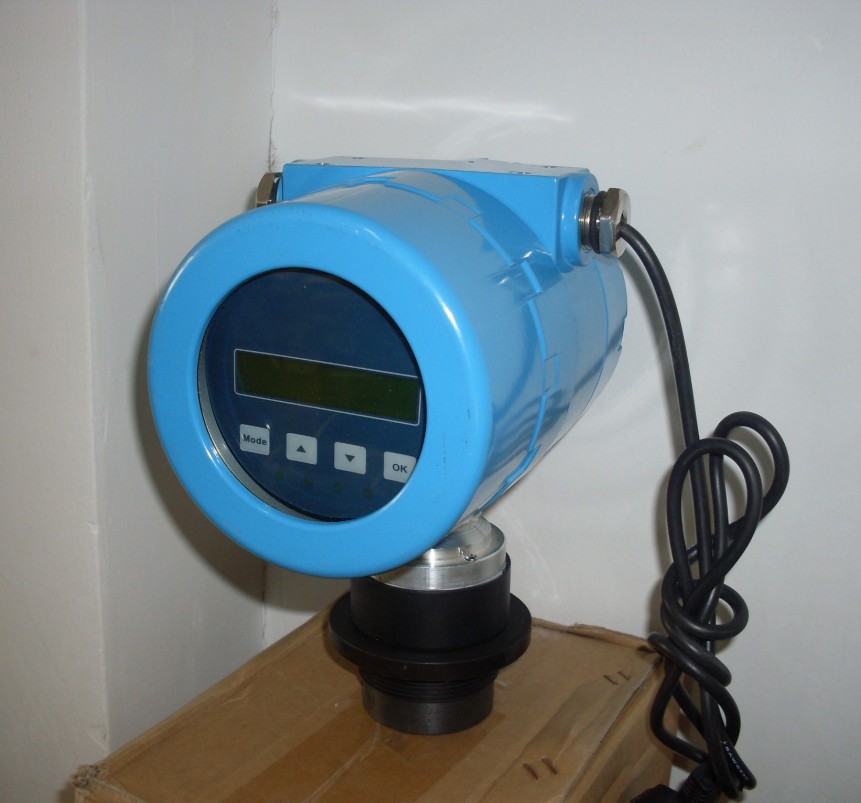

超聲波液位計常見故障問題及解決方法
故障現象:無信號或數據波動嚴重。
原因:超聲波液位計稱測量距離幾米，指的是靜水。例如像5米量程的超聲波液位計，一般點測平靜水面距5米，實際工廠可做到6米。當容器內有攪動時，水就不平靜，反射信號降低到正常信號的一半以下。
解決方案:
1. 選擇量程較大的超聲波液位計，如果實際量程為5米，則需要使用10米或15米的超聲波液位計進行測量。
2. 如果你不改變超聲波液位計,水箱沒有粘性的液體,還可以安裝導管,超聲波液位計探測器安裝在導管測量液面計的高度,因為導管的液面是基本穩定。
3.建議將雙線超聲液位計改為四線式液位計。
第二種：液體表面有泡沫。
故障現象:超聲波液位計一直在查找，或?qū)@示“丟失波”狀態。
原因:泡沫明顯吸收超聲波，導致回波信號非常微弱。因此，當液體表面被泡沫覆蓋時，超聲液位計發出的信號大部分會被吸收，導致液位計沒有收到反射信號。這與泡沫的厚度無關，主要與泡沫覆蓋面積有關。
解決方案:
1. 安裝導流管，將超聲波液位計探頭放入導流管中，測量液位計高度，因為導流管內的泡沫會少很多。
2. 更換雷達液位計，可在5厘米內穿透泡沫。
第三種：現場水池或者罐子內溫度高，影響超聲波液位計測量。
故障現象:當水面離探頭較近時可以測量，但當水面離探頭較遠時不能測量。當水溫較低時超聲波液位計測量正常，水溫較高時超聲波液位計測量正常。
原因:液體介質在30到40℃一般不會產生蒸汽和霧,超過溫度很容易產生蒸汽或霧,發射超聲波的發射超聲波液位計的過程通過蒸汽將衰減時間,從液面反射衰減會再次回來的時候,最后回到探頭超聲信號很弱,所以測量不到。而在這種環境下，超聲波液位計探頭容易產生水滴，阻礙超聲波的傳輸和接收。
解決方案:
1. 要增加范圍，這實際上是3米高，選擇6至9米高的超聲波液位計。蒸汽或霧對測量的影響可以減小或減弱。
2. 探頭由聚四氟乙烯或PVDF制成，采用物理密封。在探頭的發射表面凝結水是不容易的。對于發射表面的其他材料，霧滴相對容易凝結。
第四種：現場有電磁干擾。
故障現象:超聲波液位計數據跳動不規則，或僅顯示無信號。
原因:會有很多電機、變頻器和焊接會影響超聲波液位計的測量。電磁干擾將超過探頭接收到的回波信號。
解決方案:
1. 超聲波液位計必須可靠接地，接地時，電路板上有些干擾，會跑過地面。而這種接地是單獨接地，不能與其他設備共用同一接地。
2. 電源不能與變頻器或電機相同，也不能直接從電源系統中引出。
3.安裝位置應遠離變頻器、變頻電機及大功率電氣設備。如果不能將其遠離，則應在量規外安裝一個金屬儀表盒，以隔離和屏蔽它。這個儀表箱也應該接地。
第五種:進入盲區
故障現象:出現全量程或任意數據。
原因:超聲波液位計會有盲區，一般在5米范圍內，盲區為0。3 - 0。4米。10米內的范圍是0。4 - 0。5米。進入盲區后，超聲波會出現任意值，無法正常工作。
解決方案:1。安裝時應考慮盲區的高度，探頭與水位的距離應大于安裝后盲區的距離。
